Опора освещения СП-700-9,0/11,0-ц силовая прямостоечная трубчатая

СП-700-9,0/11,0-ц - силовая прямостоечная трубчатая опора высотой 9 метров, рассчитанная на нагрузку до 700 кг. Идеально подходит для монтажа воздушных линий СИП и уличных светильников с возможностью воздушного подвода питания. СП-700-9,0/11,0-ц - одна из самых востребованных модификаций силовых опор, сочетающая надежность и универсальность.  Благодаря оптимальной высоте и высокой несущей способности, эта опора активно применяется в городских и загородных электросетях, в жилых районах и на промышленных объектах. Используется в дорожном освещении (по стандарту Мосгортранса). Опоры характеризуются высоким эксплуатационным ресурсом, удобством монтажа, современным эстетичным внешним видом.

Конструкция опор СП-700-9,0/11,0-ц

Опоры освещения (СП) изготавливаются из стальных электросварных труб разного диаметра по ГОСТ 10704-91. По желанию заказчика могут применяться бесшовные трубы. Соединение труб осуществляется на линии автоматической сварки посредством центрирующего (выравнивающего) и переходного (соединительного) колец. Марка стали подбирается в зависимости от климата: Ст3 (С245) – для умеренного, 09Г2С – для холодных регионов (устойчива к низким температурам).

Модификации опор:

• СП-700-9,0/11,0-01-ц - без лючка, для воздушной подводки кабеля (на вершине опоры имеется отверстие для ввода кабеля питания к светильникам);
• СП-700-9,0/11,0-02-ц - с лючком, для подземной подводки кабеля (в подземной части опоры предусмотрено сквозное отверстие для прокладки кабеля, а внизу наземной части располагается ревизионное окно с антивандальным лючком для установки электрокомплектующих, расключения проводов).

Стандартная антикоррозийная обработка - горячее цинкование в соответствии с ГOCT 9.З07-89. По желанию заказчика возможна покраска в любой цвет по каталогу RAL.

Установка опор СП-700-9,0/11,0-ц

Установка опор СП-700-9,0/11,0-ц включает несколько ключевых этапов:

1. Подготовка места установки. Размечается место монтажа согласно проектной документации. Выкапывается котлован или бурится скважина под опору (глубина и диаметр зависят от типа грунта и нагрузки).
2. Монтаж опоры. Опора устанавливается в подготовленное углубление, выравнивается по вертикали и горизонтали (с помощью нивелира или уровня) до проектного положения, фиксируется временными распорками для предотвращения смещения.
3. Бетонирование. Заливается бетонная смесь (обычно марки М200-М300) с послойным уплотнением. После заливки проверяется сохранение вертикальности опоры. Бетон набирает прочность в течение 3–7 дней (в зависимости от климатических условий).
4. Монтаж СИП осуществляется с помощью специальной арматуры (заказывается отдельно).
5. Установка светильников на опоры осуществляется с помощью консольных кронштейнов с заходящей трубой и обечайкой.

Пример использования опор СП-700-9,0/11,0-ц

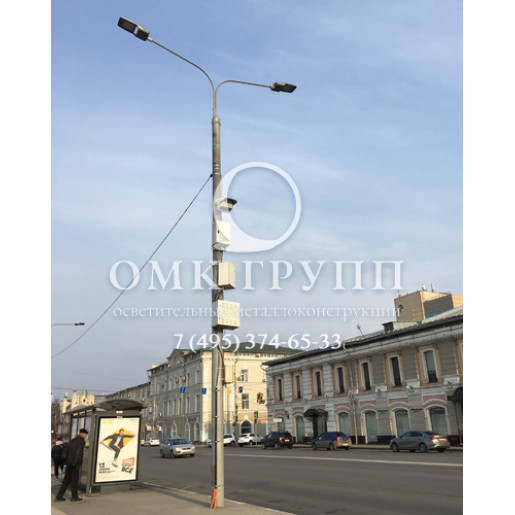

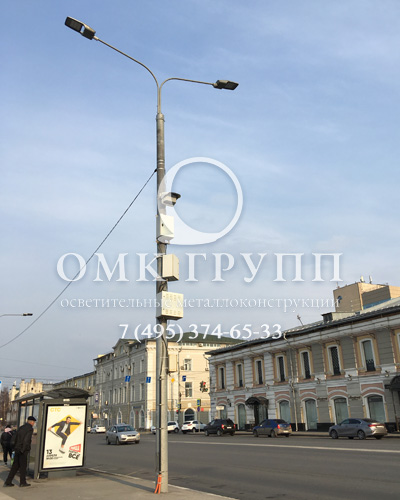

Опора СП-700-9,0/11,0-01-ц применяется для освещения автомобильной дороги, поддержки ветки СИПа, а также размещения шкафов управления освещением и камеры видеофиксации нарушений ПДД. На опоре установлены два светодиодных консольных светильника посредством двухрожкового разнонаправленного кронштейна. Один из светильников освещает проезжую часть и остановку общественного транспорта, а второй направлен на пешеходную дорогу, совмещенную с велодорожкой.
