СП-700-8,5/11,0-ц

СП-700-8,5/11,0-ц силовая прямостоечная трубчатая опора высотой 8,5 метров с силовой нагрузкой до 700кг с увеличенной длиной подземной (вкапываемой) части. Эти опоры предназначены для безопасного размещения электрических сетей с СИПом, а также для установки светильников в целях уличного освещения с возможностью воздушного подвода питания. Модификация опоры с удлиненной подземной частью позволяет монтировать более крепкий фундамент, что актуально на объектах с рыхлым или влажным грунтом. Опора имеет универсальную высоту и силовые характеристики, пригодные для использования на разных участках воздушных линий (концевая, угловая, промежуточная). Боковая статистическая нагрузка в верхней части опоры (до 700кг) равномерно распределяется по стволу опоры с круглым сечением. Опоры успешно применяются на объектах городского и загородного дорожного освещения.

Конструкция опор СП-700-8,5/11,0-ц

Опоры освещения (СП) изготавливаются из стальных электросварных труб разного диаметра по ГОСТ 10704-91. По желанию заказчика могут применяться бесшовные трубы. Соединение труб осуществляется на линии автоматической сварки посредством центрирующего (выравнивающего) и переходного (соединительного) колец. Марка стали подбирается в зависимости от климата: Ст3 (С245) – для умеренного, 09Г2С – для холодных регионов (устойчива к низким температурам).

Модификации опор:

• СП-700-8,5/11,0-01-ц - без лючка, для воздушной подводки кабеля (на вершине опоры имеется отверстие для ввода кабеля питания к светильникам);
• СП-700-8,5/11,0-02-ц - с лючком, для подземной подводки кабеля (в подземной части опоры предусмотрено сквозное отверстие для прокладки кабеля, а внизу наземной части располагается ревизионное окно с антивандальным лючком для установки электрокомплектующих, расключения проводов).

Стандартная антикоррозийная обработка - горячее цинкование в соответствии с ГOCT 9.З07-89. По желанию заказчика возможна покраска в любой цвет по каталогу RAL.

Установка опор СП-700-8,5/11,0-ц

Установка опор СП-700-8,5/11,0-ц включает несколько ключевых этапов:

1. Подготовка места установки. Размечается место монтажа согласно проектной документации. Выкапывается котлован или бурится скважина под опору (глубина и диаметр зависят от типа грунта и нагрузки).
2. Монтаж опоры. Опора устанавливается в подготовленное углубление, выравнивается по вертикали и горизонтали (с помощью нивелира или уровня) до проектного положения, фиксируется временными распорками для предотвращения смещения.
3. Бетонирование. Заливается бетонная смесь (обычно марки М200-М300) с послойным уплотнением. После заливки проверяется сохранение вертикальности опоры. Бетон набирает прочность в течение 3–7 дней (в зависимости от климатических условий).
4. Монтаж СИП осуществляется с помощью специальной арматуры (заказывается отдельно).
5. Установка светильников на опоры осуществляется с помощью консольных кронштейнов с заходящей трубой и обечайкой.

Пример использования опор СП-700-8,5/11,0-ц

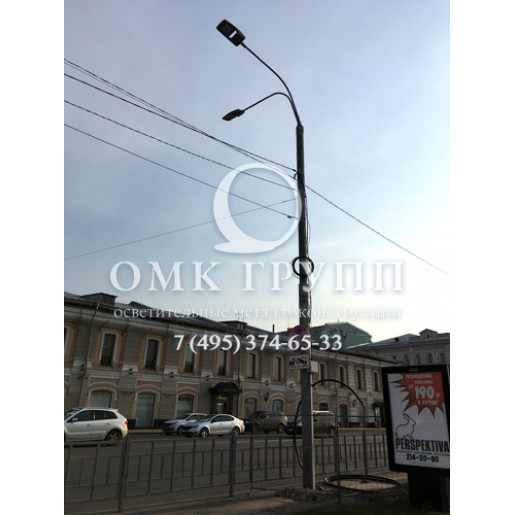

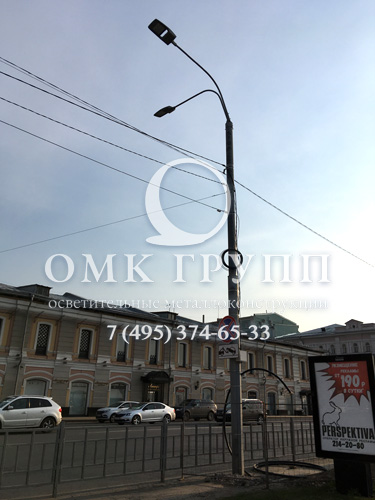

Опора СП-700-8,5/11,0-01-ц применяется для освещения городской автомобильной дороги, а также для размещения воздушных линий электропередач с несколькими ветками СИПа в качестве промежуточной. Два светодиодных консольных светильника размещены посредством двухрожкового кронштейна с углом разброса рожков 90 градусов. Дополнительный светильник служит для освещения остановки общественного транспорта вблизи опоры. Несущих способностей опоры также хватает для крепления троса с дорожными знаками.
