СФГ-1800-9,0-01-ц

СФГ-1800-9,0-01-ц – силовая фланцевая граненая опора освещения высотой 9 метров с силовой нагрузкой до 1800кг. Опора обладает высокими несущими способностями (боковая изгибающая нагрузка в точке крепления СИП до 1800кг) и универсальной высотой, подходящей как для прокладки линий СИП, так и для размещения светильников и прожекторов уличного освещения. Силовые показатели опоры востребованы на сложных участках цепи воздушных линий, например, при асимметричном креплении нескольких веток СИП, а также позволяют увеличивать расстояние между опорами, увеличивая высоту пролета СИП и уменьшая общее количество опор. Снижению бюджета объекта также способствует более низкая в сравнении с трубчатыми силовыми опорами цена граненых силовых опор, формируемая в условиях меньшего расхода метала за счет использования листовой стали.

Конструкция опор СФГ-1800-9,0-01-ц

Опора СФГ-1800-9,0-01-ц изготавливается из стального листа, методом гибки. Опора имеет восьмигранную коническую форму, 1 продольный сварной шов, выполненный на линии автоматической сварки. Предусмотрены 2 модификации: 01- без лючка, для воздушной прокладки кабеля, и 02 - с лючком, для подземной прокладки кабеля. В основании опоры приварен подпятник – фланец с отверстиями для крепления к закладному фундаменту. В верхней части опоры имеется сквозное отверстие для заведения СИПа и комплект болтов для установки и фиксации кронштейна для светильников. Опора имеет антикоррозийную защиту, выполненную методом горячего цинкования в соответствии с ГОСТ 9.307-89. Дополнительно поверхность опор может быть окрашена в цвета палитры RAL (оговаривается при заказе).

Установка опор СФГ-1800-9,0-01-ц

Опора устанавливается на предварительно смонтированный железобетонный фундамент способом фланцевого соединения. Закладной элемент фундамента (трубчатый, многогранный или анкерный), а также комплект крепежных метизов определенного класса прочности заказывается отдельно. При выборе материалов и способа установки учитываются расчетные нагрузки, особенности грунта, климатический район и другие факторы. Кронштейн с опорным кольцом и заходящей трубой устанавливается на вершину опоры, фиксируется метизами. Вершинке данной опоры (90мм) соответствует тип кронштейнов Ф19. СИП подвешивается с помощью специальной арматуры (заказывается отдельно).

Пример использования опор СФГ-1800-9,0-01-ц

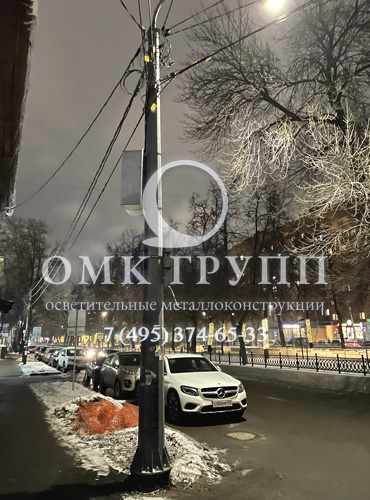

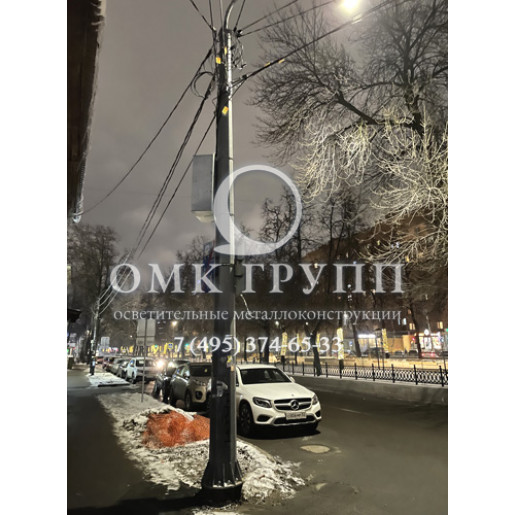

Опора CФГ-1800-9,0-01-ц применяется для освещения двухполосной дороги с помощью консольного светодиодного светильника, размещенного на радиусном однорожковом кронштейне. Также опора используется в качестве анкерной для крепления нескольких линий СИП с большими пролетами. Несущие способности опоры используются также для размещения на ее стволе ящика управления освещением.
